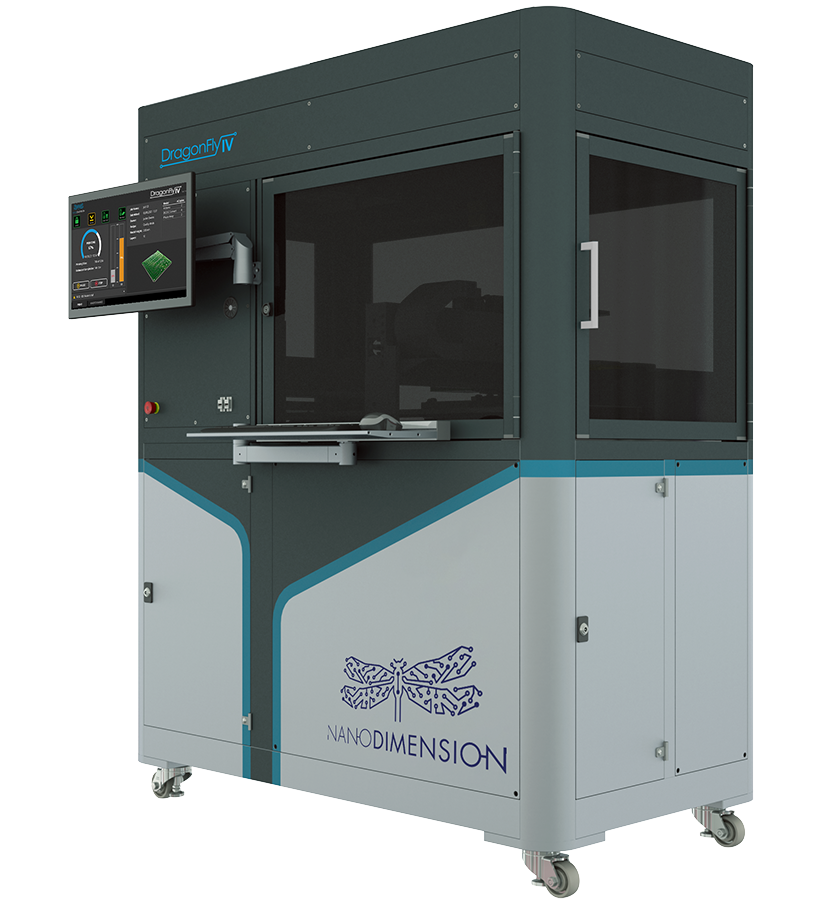

Der DragonFly IV+ von Nano Dimension ist eine hochmoderne Plattform für die additive Herstellung von 3D-MIDs (Mechatronic Integrated Devices) und additiv gefertigter Elektronik (Additively Manufactured Electronics, AME). Mit der Fähigkeit, Leiterbahnen und Dielektrika in einem einzigen Druckprozess aufzubauen, ermöglicht das System die Realisierung komplexer, dreidimensionaler Elektronikbauteile. Dies eröffnet neue Möglichkeiten für die Miniaturisierung, Designfreiheit und Prototypenentwicklung bis hin zur Kleinserienfertigung.
Das System ist ideal für die Integration in multidisziplinäre Forschungsansätze und kombiniert hochpräzise Drucktechnologie mit robusten Materialeigenschaften. Der DragonFly IV+ ist speziell darauf ausgelegt, funktionale Elektronik direkt auf dreidimensionalen Strukturen zu erzeugen.
Merkmale
- Drucktechnologie: Multi-Jet Modeling / Poly-Jet Modeling
- Materialien: Leitfähig (Silber; Conduktive Ink, CI) und dielektrisch (Polymer; Dielectric Ink, DI)
- Druckauflösung: Bis zu 2 µm Schichtstärke; Leiterbahnbreite ab 80 µm; 100 µm Mindestabstand zwischen Leiterbahnen
- Maximale Druckgröße: 160 mm x 160 mm x 3 mm
- Software: Integrierte CAD/CAM-Lösung für Design und Druckvorbereitung (FlightHub)
Besondere Funktionen
- Simultanes Drucken von Leiterbahnen und Isolatoren
- Präzise elektrische und mechanische Eigenschaften für funktionale Bauteile
- Kompatibel mit standardisierten Testmethoden und Nachbearbeitungsprozessen, z.B. Löten
Anwendungsbereiche
- Herstellung von AMEs und 3D-MIDs
- Funktionale Prototypen für elektronische Systeme
- Hochfrequenz- und Antennenanwendungen
- Forschung und Entwicklung für IoT, Sensorik und Automobilanwendungen
Ansprechpartner
Kok Siong Siah (M.Sc.)
